制御基板設計の続き。今日はレイアウトと配線の検討。

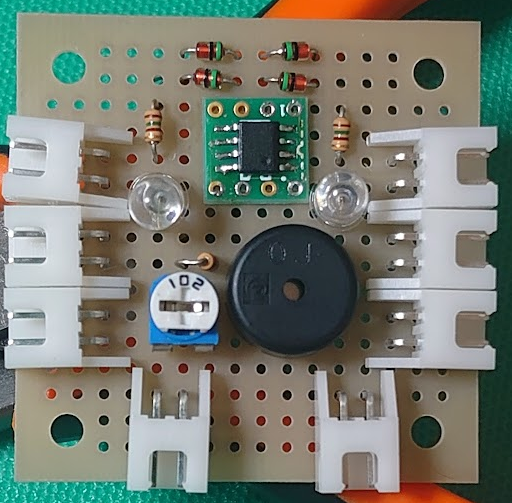

レイアウトはこんな感じにしてみた。45mm×45mm基板なら余裕かと思ったけど、きっつきつだった。
配線はこんなかんじ。スズメッキ線で配線するので、線間は2.54mm、角度はすべて直角とした。2本空中配線ができちゃったけど、許容範囲としよう。
今日はここまで。
