Wi-Fi ルーター HUAWEI GP02を分解してみた

分解

今はなきイーモバイルのWi-Fiルーター HUAWEI GP02を分解してみた。

f:id:donadonasan:20210823191632p:plain

Wi-Fiルーター HUAWEI GP02 表

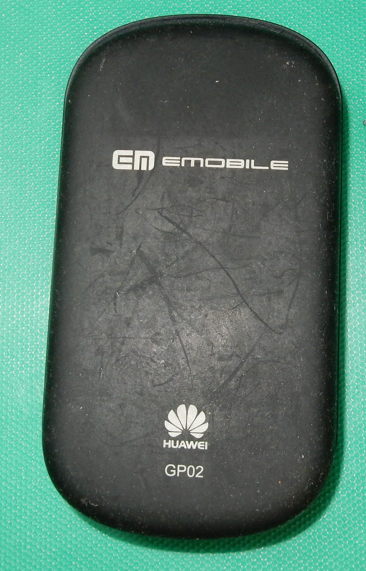

f:id:donadonasan:20210823191711p:plain

Wi-Fiルーター HUAWEI GP02 裏

裏蓋はかんたんに外せる。

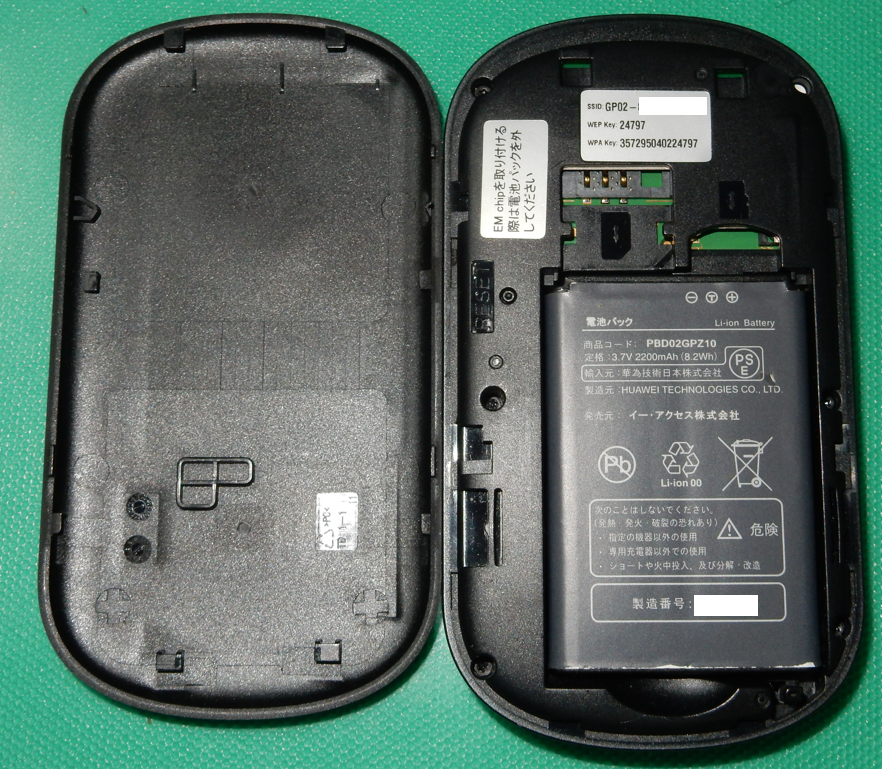

f:id:donadonasan:20210823192053p:plain

HUAWEI GP02 の裏蓋を外したところ

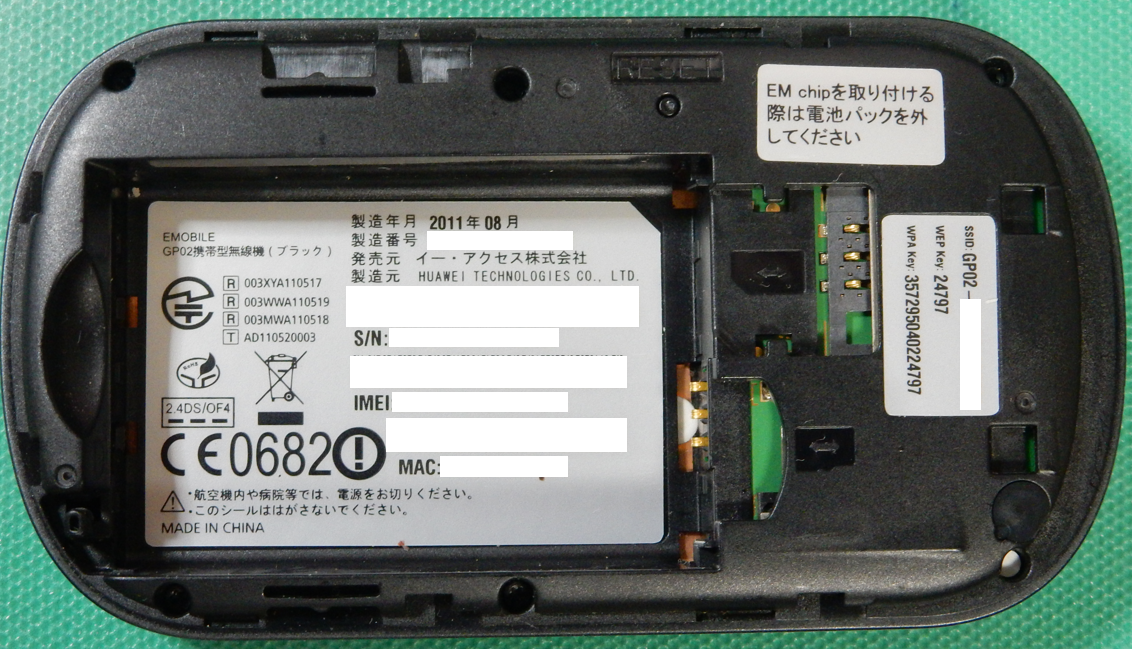

f:id:donadonasan:20210823192432p:plain

HUAWEI GP02 のバッテリを外したところ

バッテリの情報は以下の通り。

商品コード：PBD02GPZ10

電圧：3.7V

容量：2200mAh (8.2Wh)

製造元：HUAWEI TECHNOLOGIES Co., LTD.

GP02の内蓋を外すには、6箇所のトルクスネジを外す必要がある。ネジのうち1個は丸く白いネジカバーシールの下にある。このシールは破るしかなく、これにより分解有無を判別するのだろう。また、内蓋はさらにツメにより固定されている。ツメはなくても良かったんじゃないかなあ。

f:id:donadonasan:20210823193035p:plain

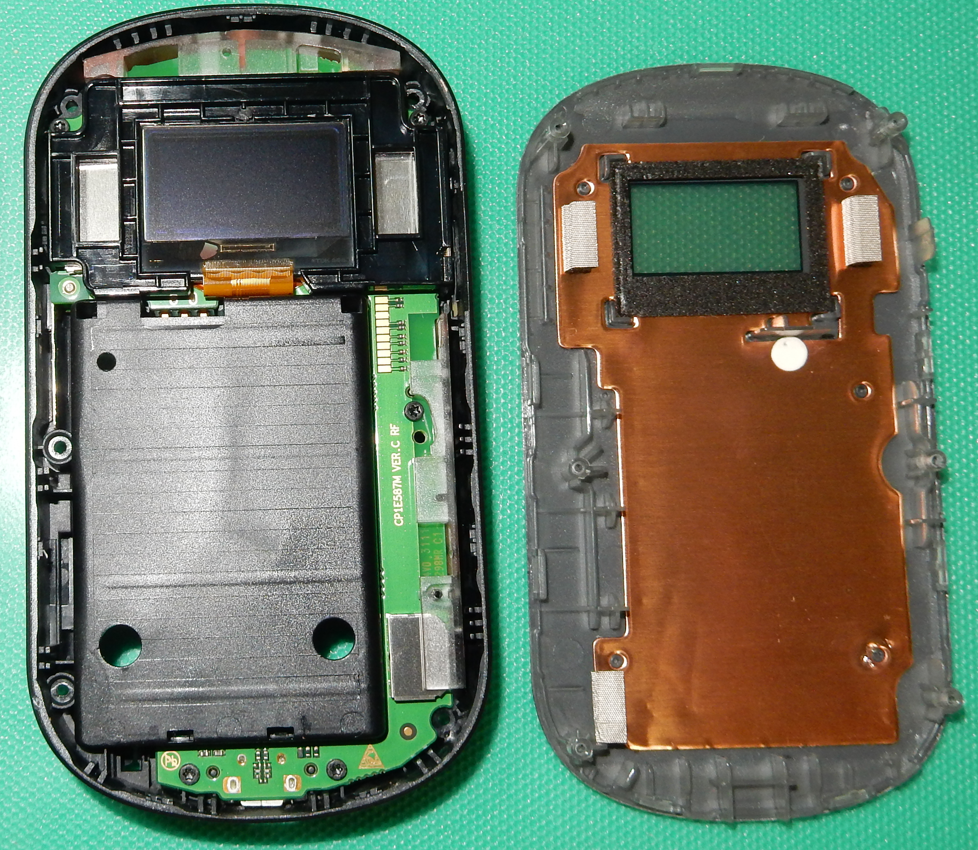

Wi-Fiルーター HUAWEI GP02 内部

基板の上部および右側面にある透明なプラスチック上にはパッチアンテナがついていた。

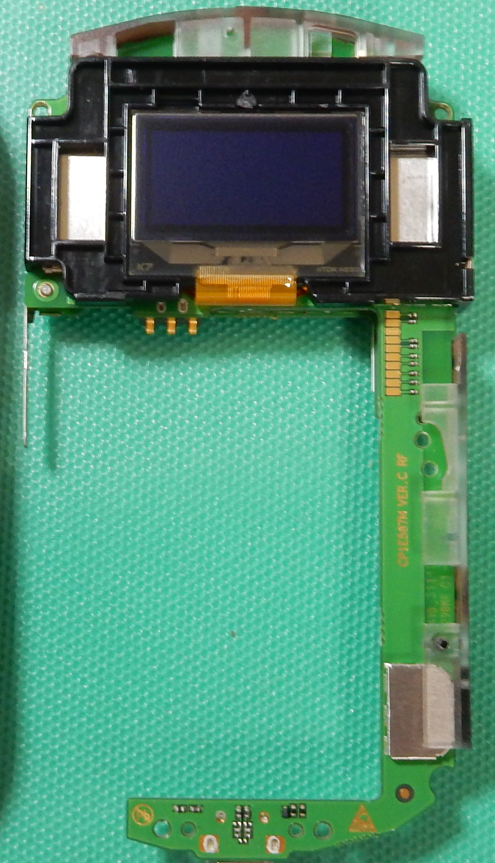

f:id:donadonasan:20210823193350p:plain

Wi-Fiルーター HUAWEI GP02 組基板 表

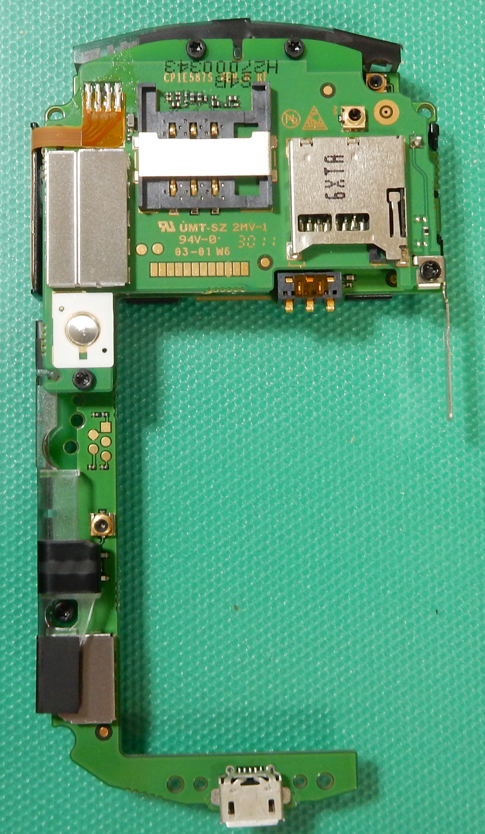

f:id:donadonasan:20210823193739p:plain

Wi-Fiルーター HUAWEI GP02 組基板 裏

基板は2階建て構造。そして中はみっちり密。GP02はよく熱暴走する不良品だったんだけど、そりゃこんな熱の逃げ場が無い設計をしてたら熱暴走もするわ。納得。

f:id:donadonasan:20210823194435p:plain

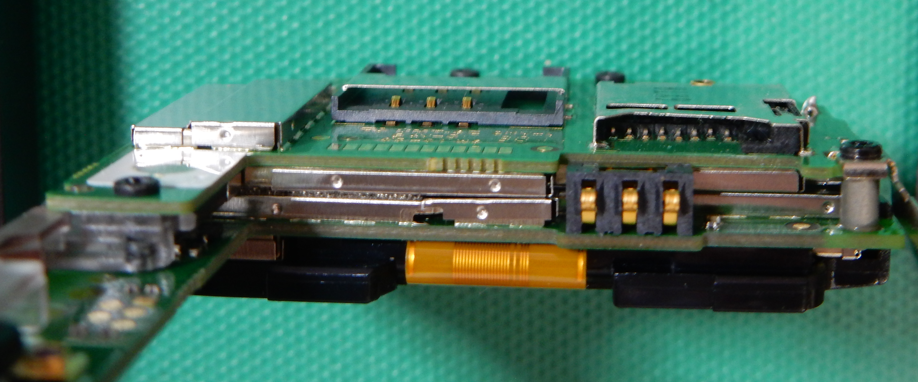

GP02 組基板を電池側から見たところ

f:id:donadonasan:20210823194749p:plain

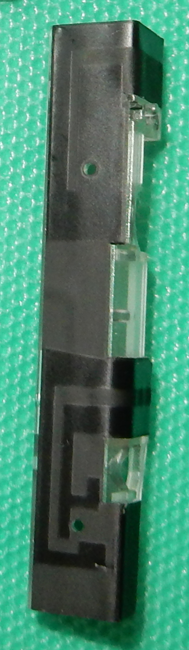

右側面アンテナモジュール

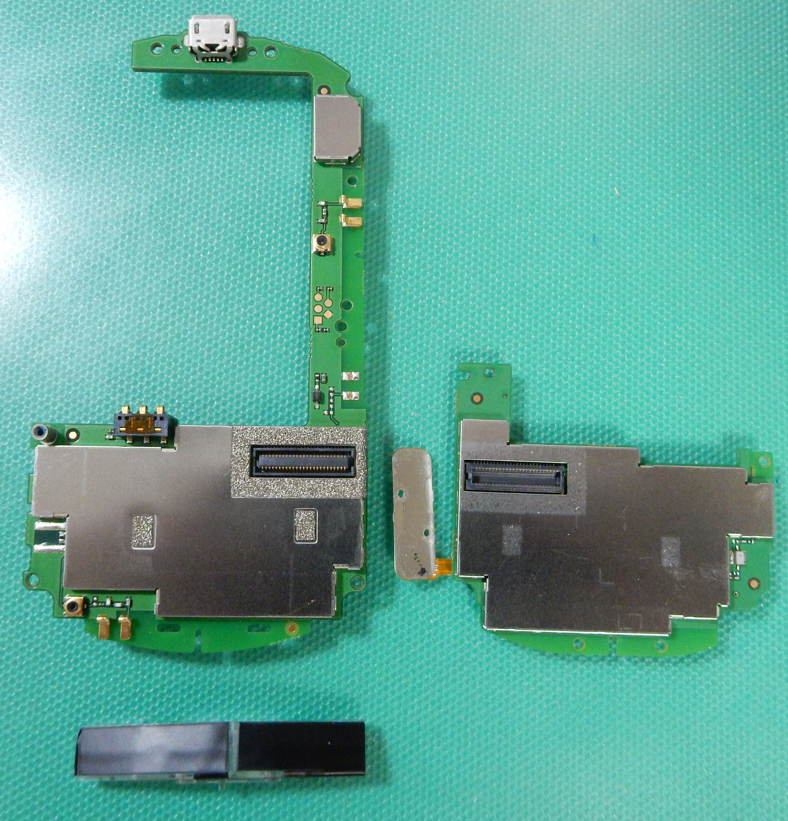

f:id:donadonasan:20210823194919p:plain

基板をばらしたところ＋上部アンテナモジュール

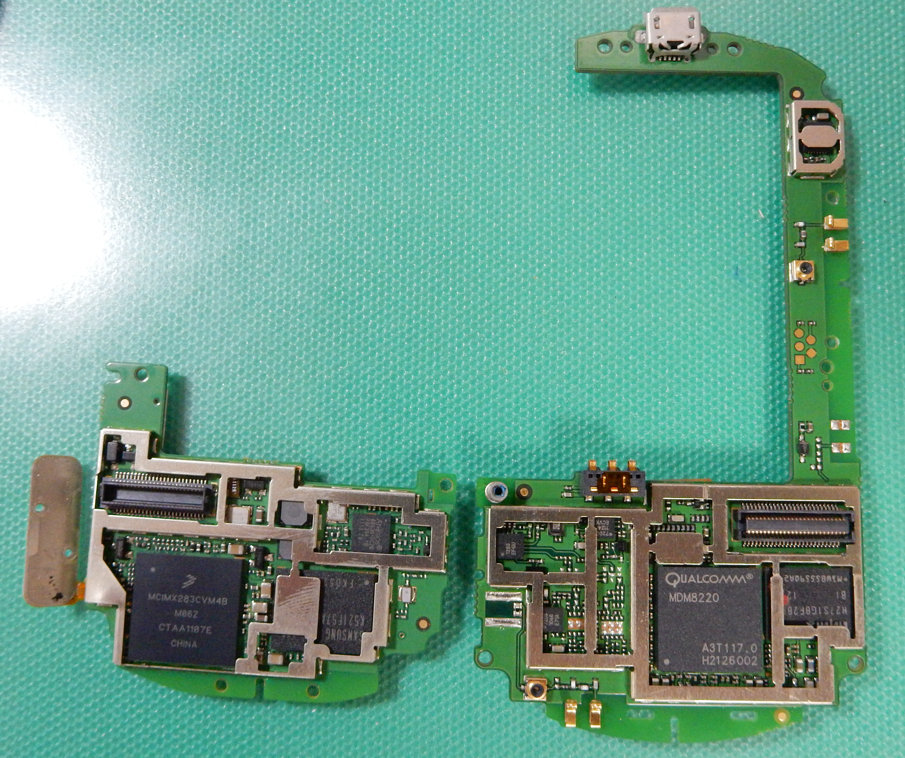

f:id:donadonasan:20210823195034p:plain

GP02 シールド板を外したところ

f:id:donadonasan:20210823195155p:plain

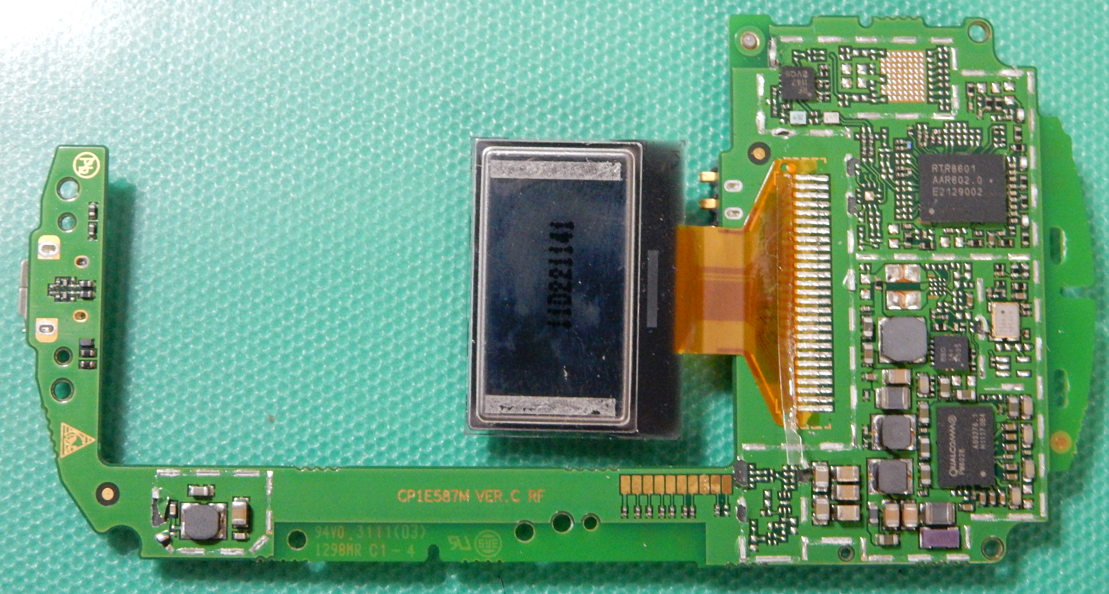

GP02 メイン基板 シールドを完全に外したところ 表

f:id:donadonasan:20210823195303p:plain

GP02 メイン基板 シールドを完全に外したところ 裏

メイン基板 表 主要部品

メイン基板表にある主要部品はこんな感じ。

f:id:donadonasan:20210823223834p:plain

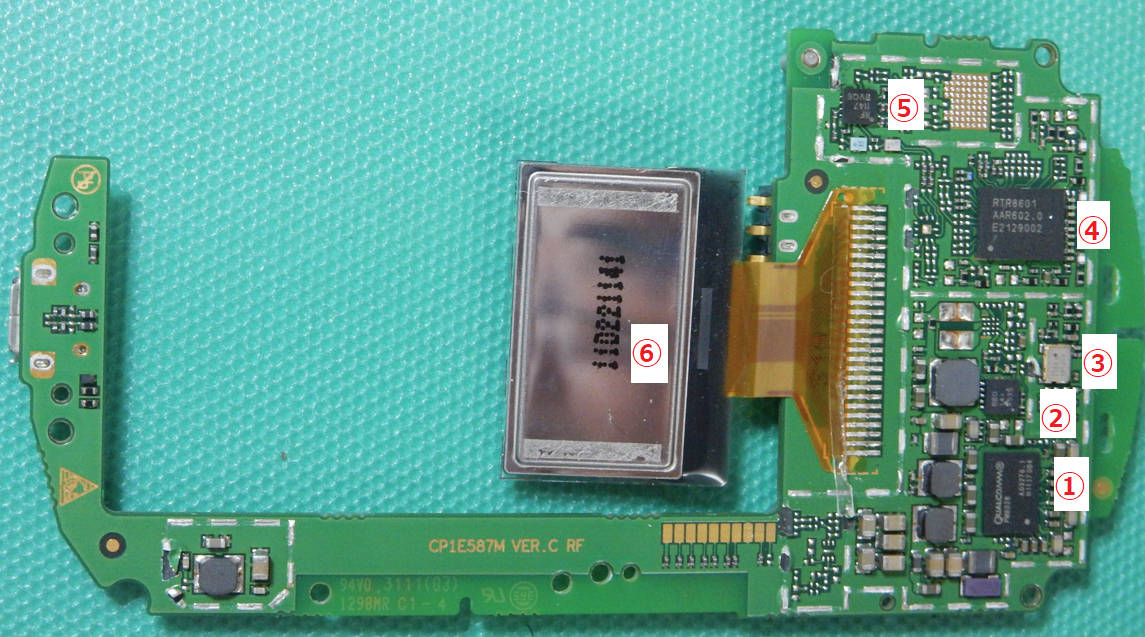

GP02 メイン基板 表 注釈付き
  1. Qualcomm PM8028 A03276.1 H11170B4
    Qualcomm製 電源管理IC(PMIC)。
  2. 880 141 A53S
    不明
  3. N1750A 192 J3 C0
    水晶発振子
  4. RTR8601 AAR602.0 E2129002
    Qualcomm製 GSM / CDMA / W-CDMA / LTE トランシーバ + GPS
  5. RF 1147 BVQ6
    RF Micro Devices Inc. 製 800 - 2700 MHz Broadband Low Power SP4T Switch
  6. メイン液晶

GP02 メイン基板 裏

メイン基板裏にある主要部品はこんな感じ。

f:id:donadonasan:20210823230009p:plain

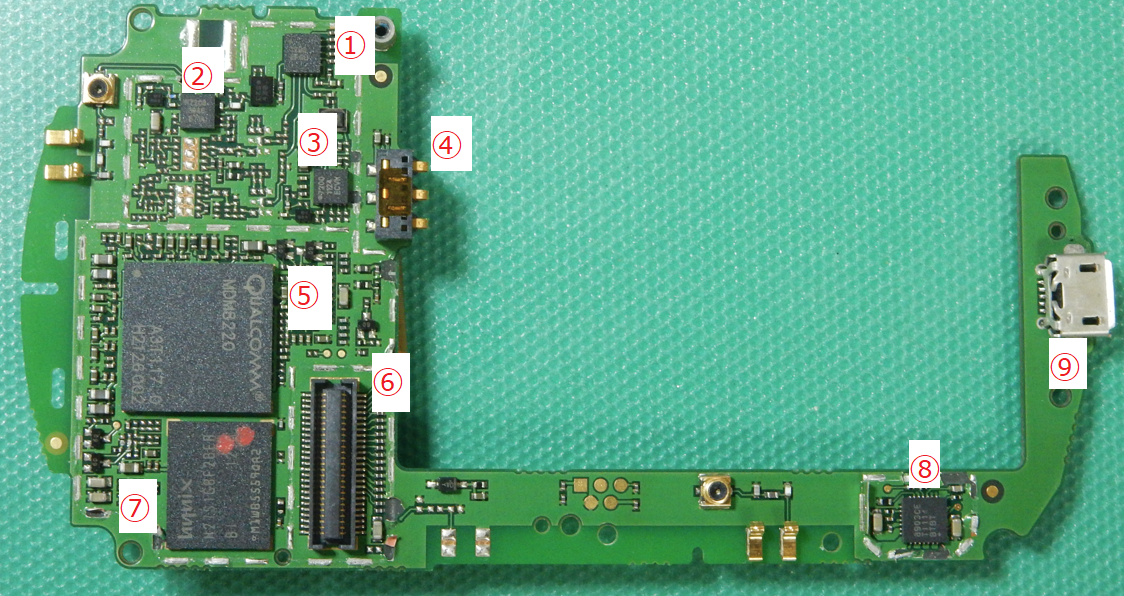

GP02 メイン基板 裏 注釈付き
  1. 1293 EFGU
    不明。配線形状より、高周波関連部品。
  2. 7203 1046 E71A
    不明。位置より、無線関連部品。
  3. 7200 1124 ECVK
    不明。無線関連モジュールにある。
  4. リチウムイオン電池との接続コネクタ。
  5. Qualcomm MDM8220 A3T117.0 H2126002
    Qualcomm製 モバイルデータモデム(ベースバンドプロセッサ)。DC-HSDPA対応。下り42Mbps、上り11Mbps。
  6. サブ基板との接続コネクタ
  7. hynix N27S1G8F2BER B1 12??  M1WB55590A2
    HYNIX製 1G bit NAND Flash 128Mx8 SLC
  8. 8903CE TI11 BTBT +
    Maxim製 USB給電向けLiイオン電池充電IC 1セル用
  9. MicroUSB端子

サブ基板　表

サブ基板表には、特に目立つICは無かった。

f:id:donadonasan:20210823233032p:plain

サブ基板 表 注釈付き

サブ基板 裏

サブ基板 裏にある主要部品はこんな感じ。

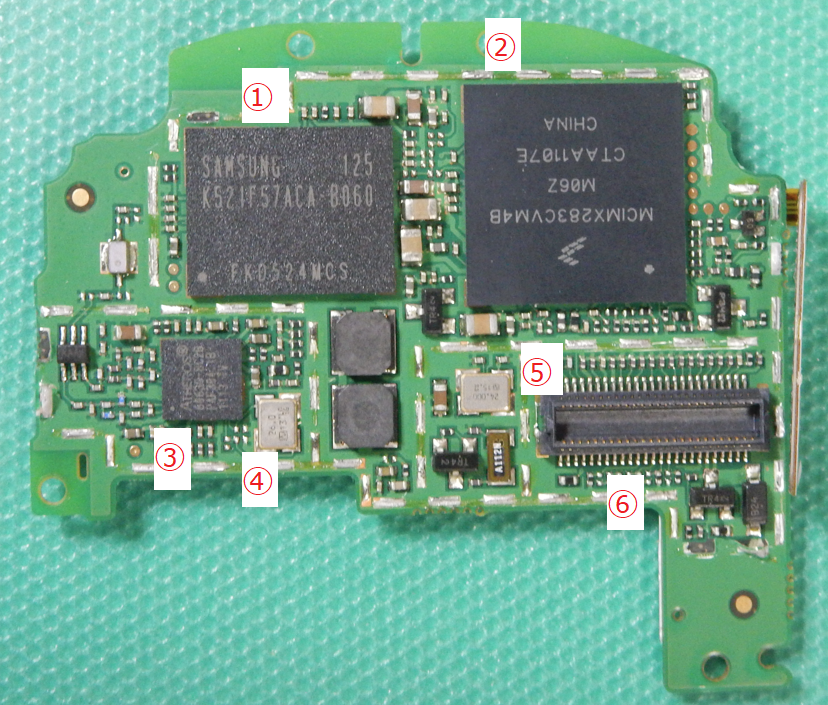

f:id:donadonasan:20210823233319p:plain

GP02 サブ基板 裏 注釈付き
  1. SAMSUNG 125 K521F57ACA-B060 FKD524MCS
    SAMSUNG製 DRAM+Flashメモリコンボチップ: MobileDDR RAM (166MHz, 256Mbits, Bus:16) + NAND Flash (1G bits, Bus: 8)
  2. MCIMX283CVM4B M06Z CTAA1107E CHINA
    Freescale製（すでにNXPになっていたかも？) ARMマイコン
    32bit ARM926EJ-S 454MHz
  3. ATHEROS 6063G-BC2B PAF304.18 1113 TV
    不明。ATHEROSは通信関係の半導体開発会社。2011年にQualcommに買収された。
  4. 26.0 13 LO 1G
    水晶発振子。
  5. 24.000 15
    水晶発振子。
  6. メイン基板との接続コネクタ。

Qualcomm無双だなあ。
