Kindle3を分解した

昔割ってしまった友人のKindle3のFlashメモリを破壊後廃棄するため、分解した。



f:id:donadonasan:20201010203522p:plain

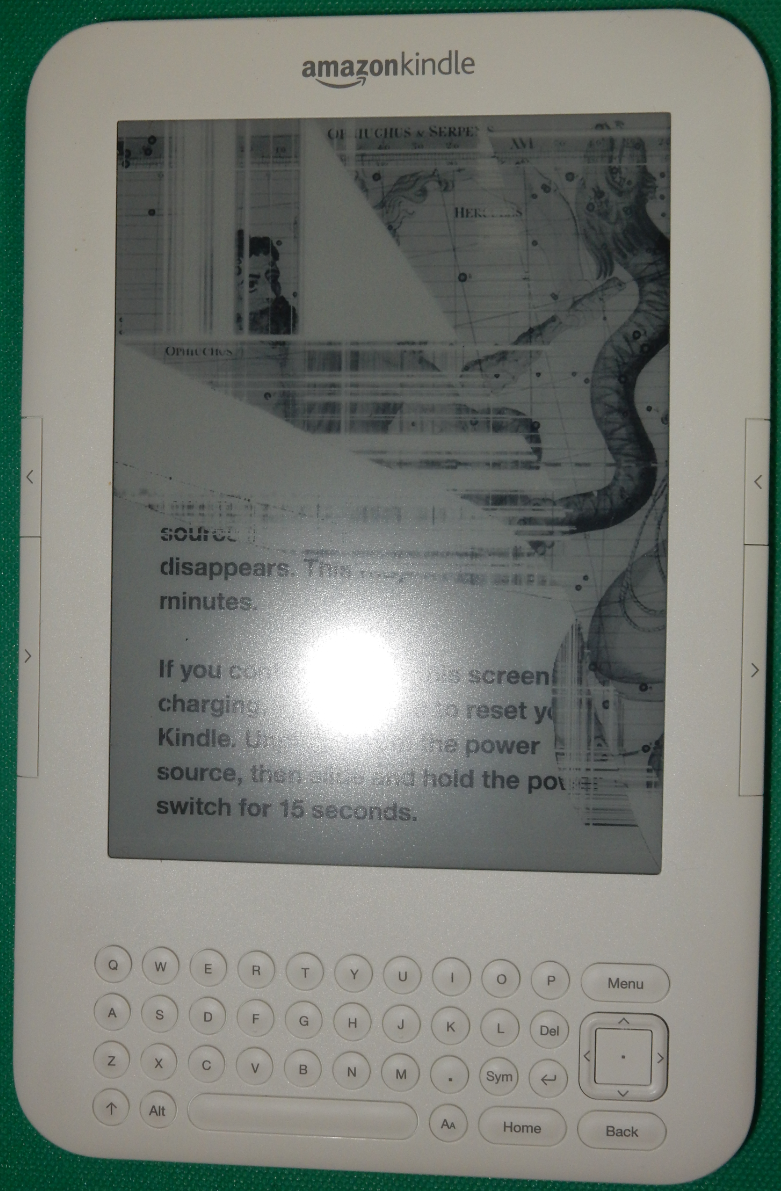

割れたKindle3

f:id:donadonasan:20201010203723p:plain

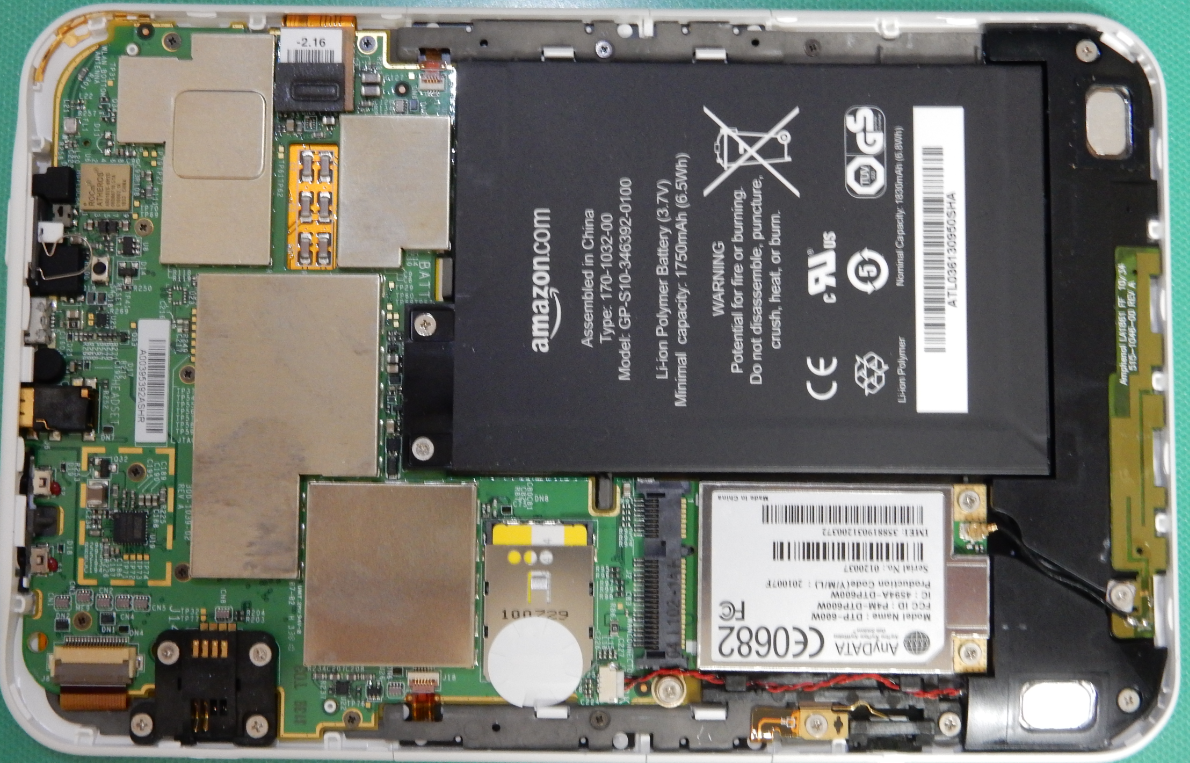

裏蓋を開けたところ

 以下、各部品を見てみる。

メイン基板 300-1039-02 REV A

f:id:donadonasan:20201010204716p:plain

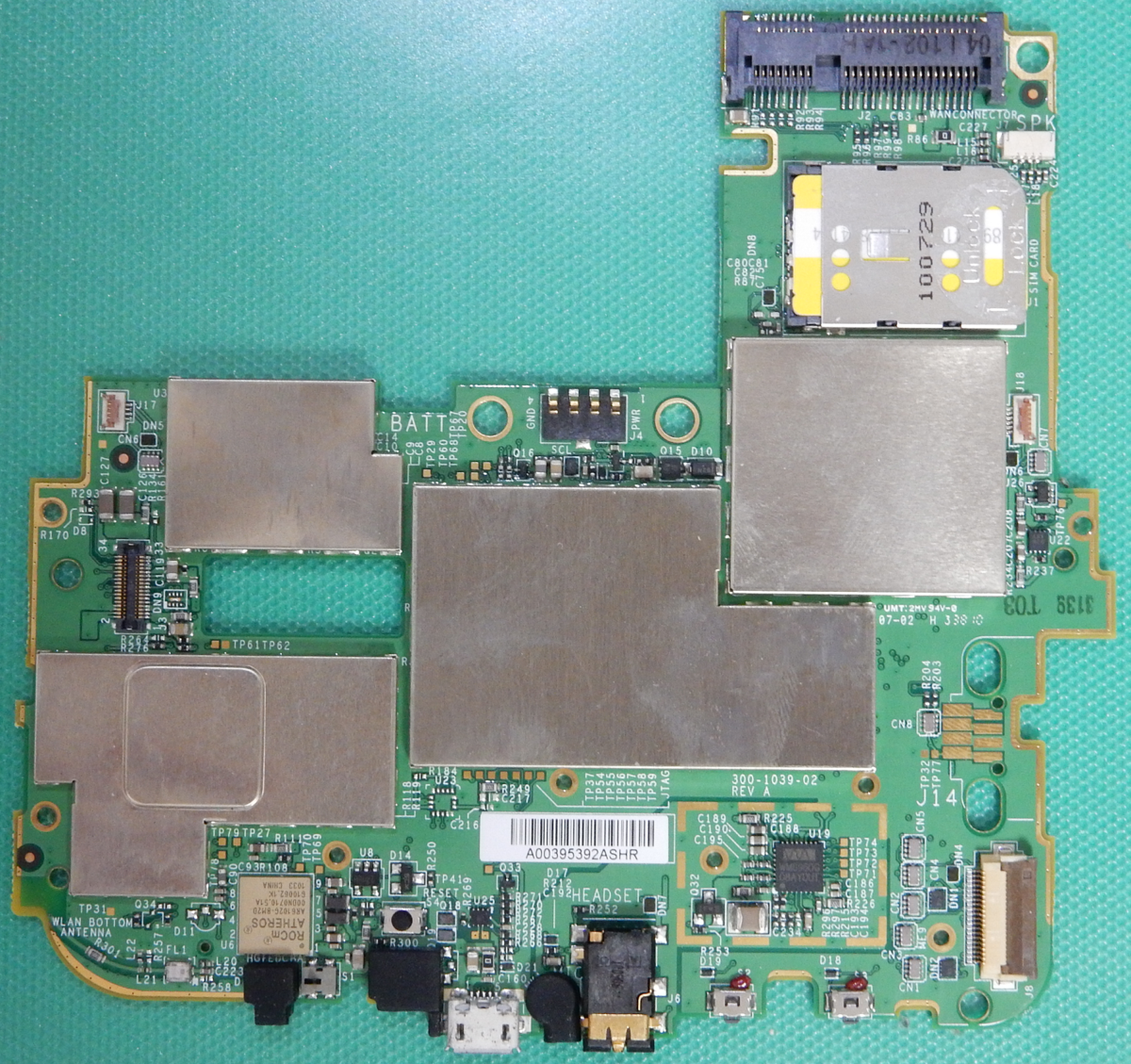

Kindle3 メイン基板 300-1039-02 REV A表

f:id:donadonasan:20201010204858p:plain

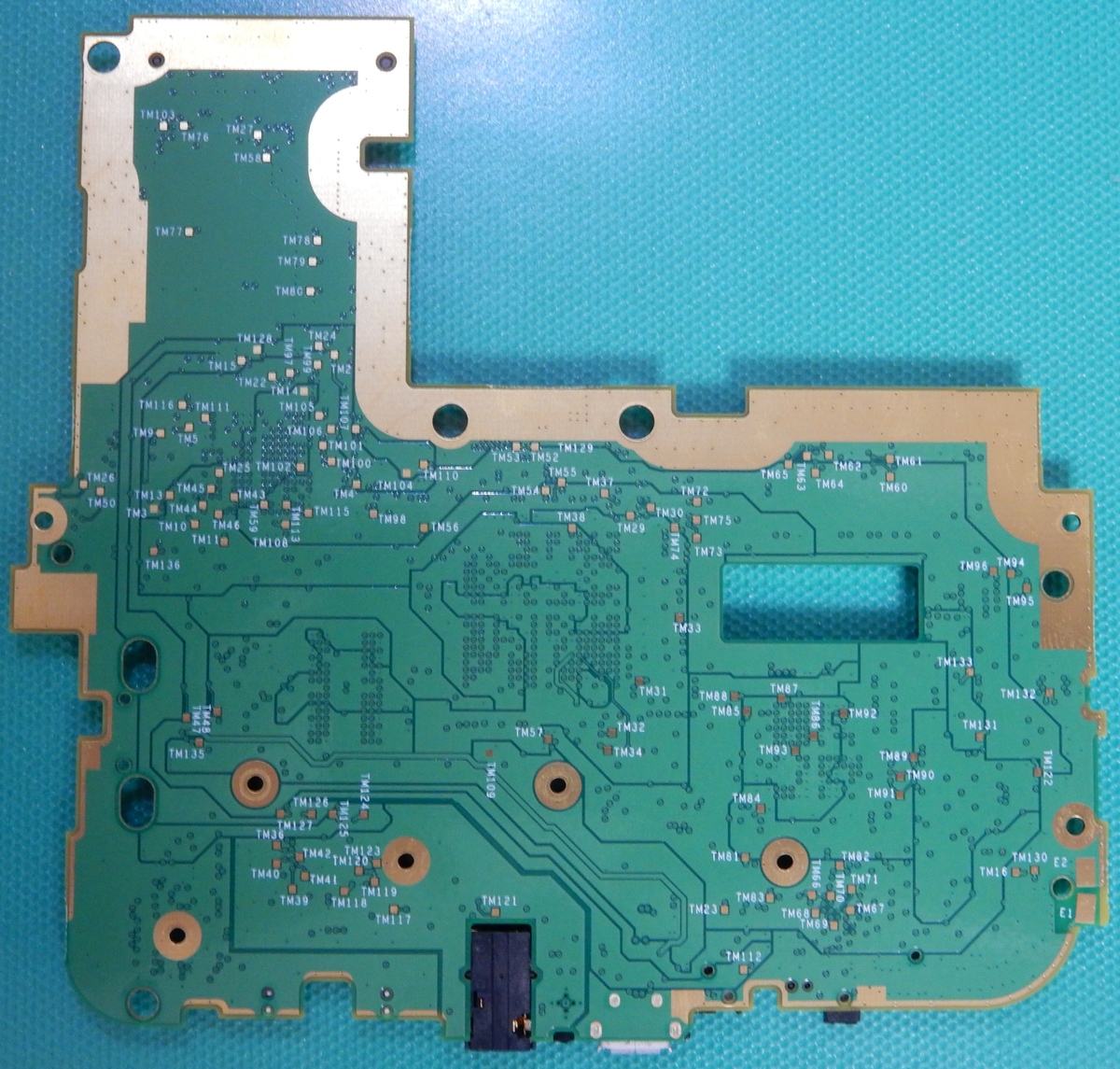

Kindle3 メイン基板 300-1039-02 REV A 裏

f:id:donadonasan:20201010205016p:plain

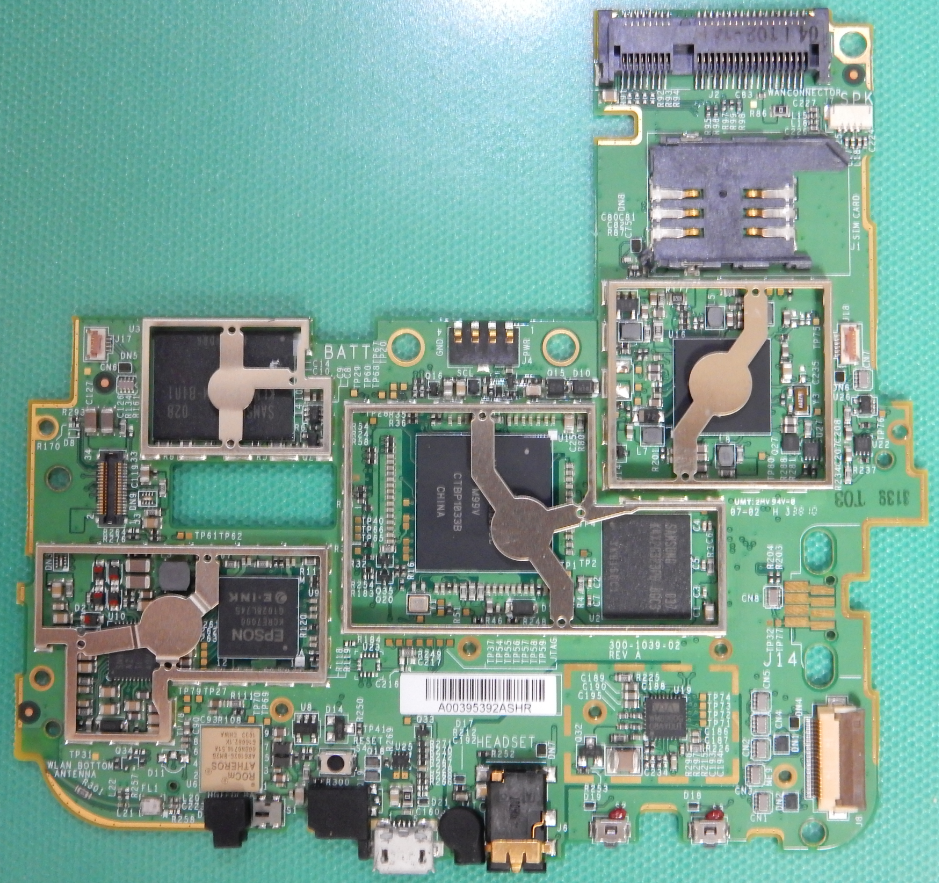

金属カバーを取ったところ

f:id:donadonasan:20201010205119p:plain

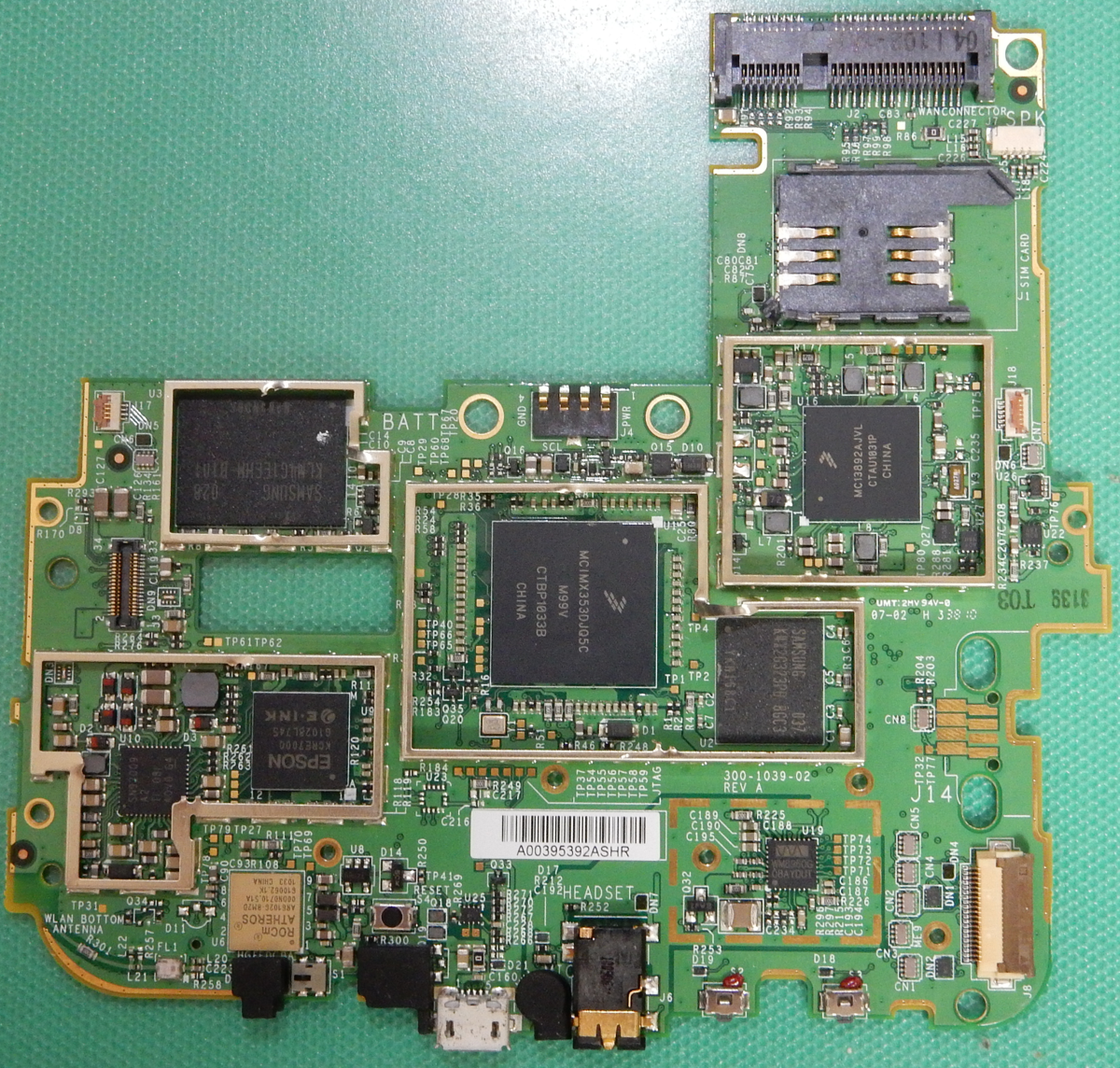

Kindle3 メイン基板 300-1039-02 REV A EMC対策部品除去

主要なICの型番は以下の通り。
Freescale MC13892AJVL (電源管理IC)

Freescale MCIMX353DJQ5C (Arm11ベースMCU 32bit 523MHz)

Samsung K4X2G323PB-8GC6 (LPDDR1 2GB RAM)

Samsung KLM4G1EEHM-B101 (moviNAND 4GB Flash + MultiMediaController)

Wolfson WM8960G (オーディオコーデック/ドライバ)

EPSON KCRE7000 (電子ペーパーコントローラ)

ATHEROS AR6102G-BM2D (802.11b/g Wifi)

Texas Instruments? SN92009 (電源管理IC?)

リチウムイオン電池 ATL製GP-S10-346392-0100 容量:1830mAh(nominal)

f:id:donadonasan:20201010204153p:plain

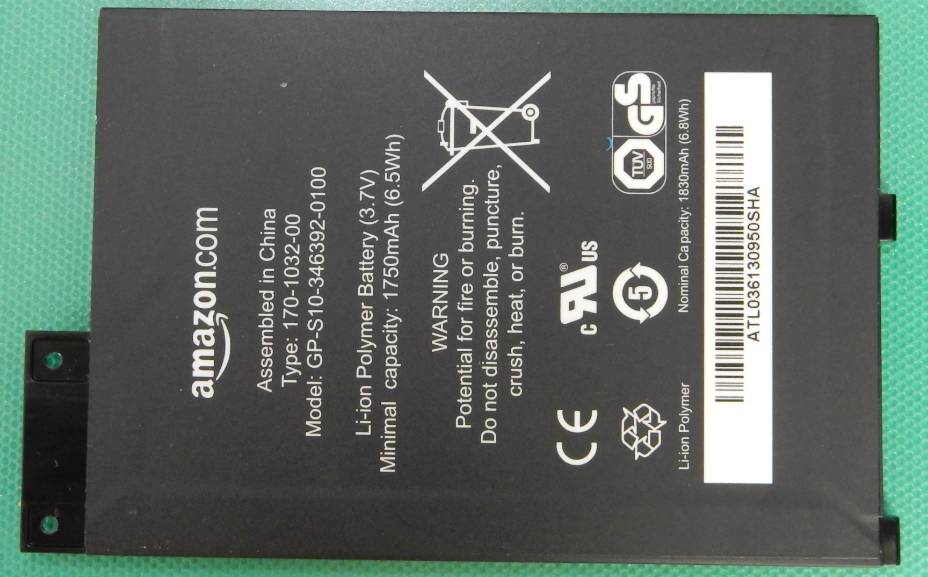

リチウムイオン電池 GP-S10-346392-0100 表

f:id:donadonasan:20201010204234p:plain

リチウムイオン電池 GP-S10-346392-0100 裏
AnyDATA製 DTP-600W 3Gモジュール

f:id:donadonasan:20201010204347p:plain

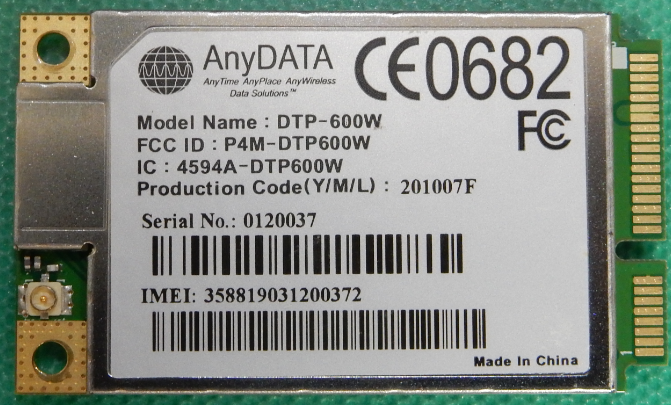

AnyDATA DTP-600W 3Gモジュール

f:id:donadonasan:20201010212740p:plain

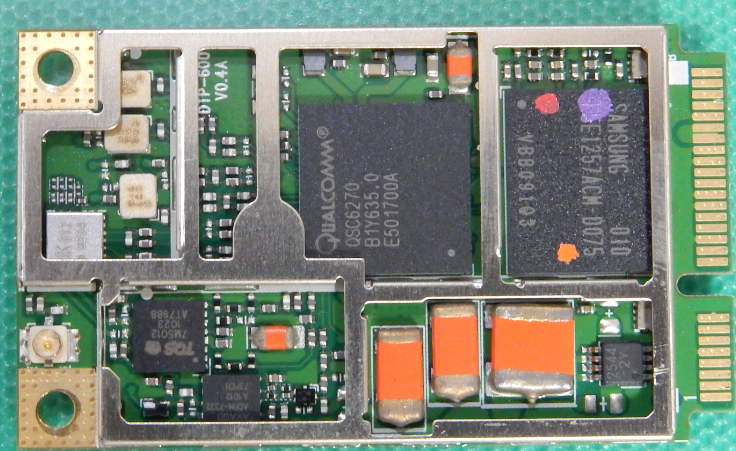

AnyDATA DTP-600W 3Gモジュール DTP-600 V0.4A基板 表

f:id:donadonasan:20201010212834p:plain

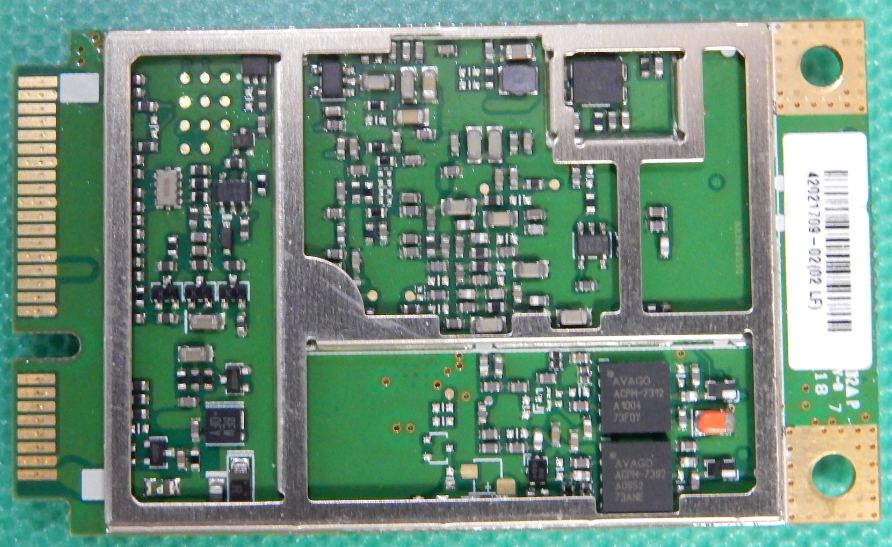

AnyDATA DTP-600W 3Gモジュール DTP-600 V0.4A基板 裏

主要部品は以下。
Qualcomm QSC6270 (2.5G / 3G モデムおよびCPU)
Samsung K5E1257ACM-D075 (512M NAND / 256M Mobile DDR)

TQS 7M5012 (パワーアンプ)

Avago ACPM-7332 (RFアンプ)

Avago ACPM-7312 (UMTS Band5 4x4 パワーアンプ)

裏蓋モジュール

f:id:donadonasan:20201010214026p:plain

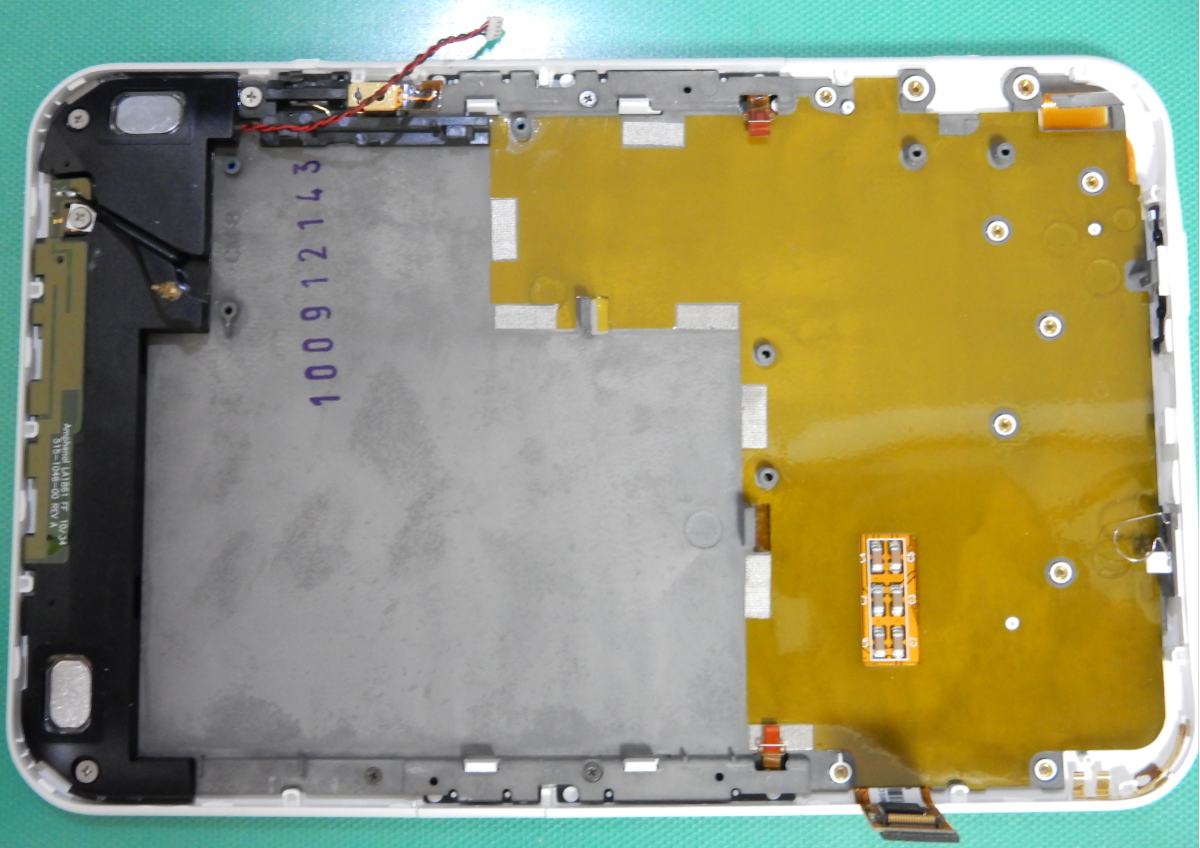

裏蓋モジュール
無線・オーディオユニット

f:id:donadonasan:20201010214148p:plain

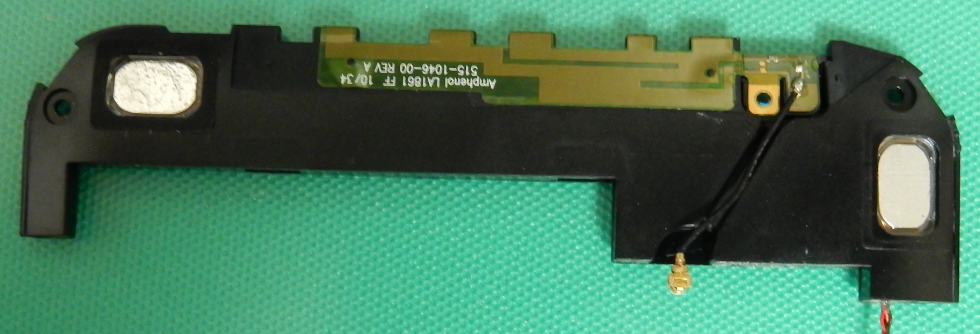

無線・オーディオユニット
表蓋モジュール

f:id:donadonasan:20201010214107p:plain

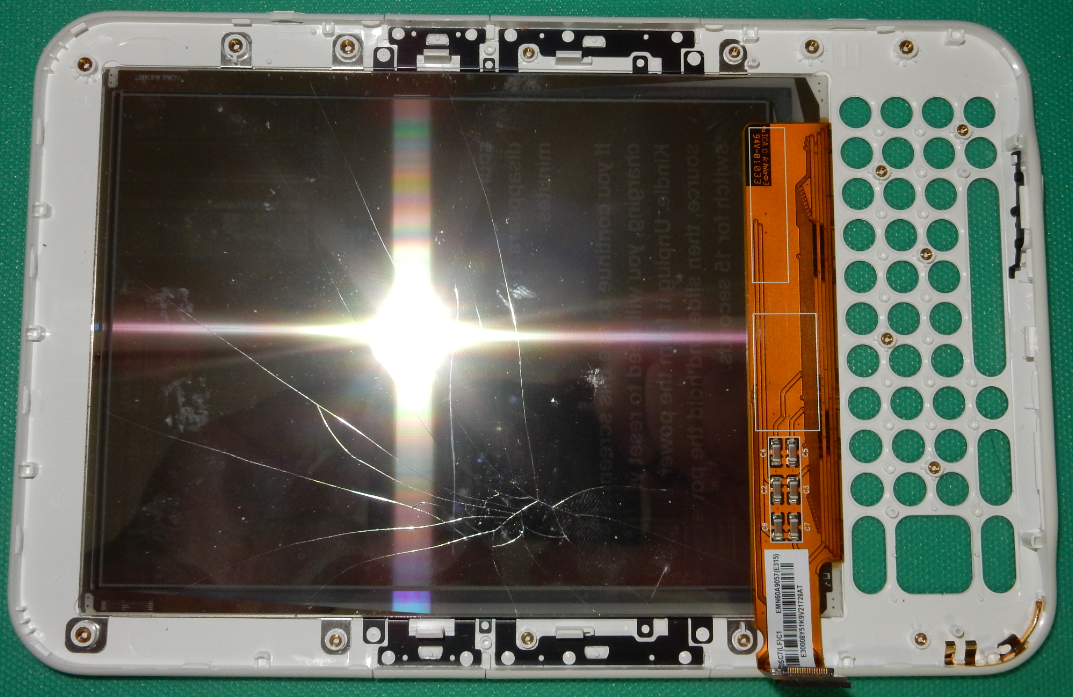

表蓋モジュール
電子ペーパー

さすが電子ペーパー。フラットケーブルが外れているのに画像が表示されている。

f:id:donadonasan:20201010214253p:plain

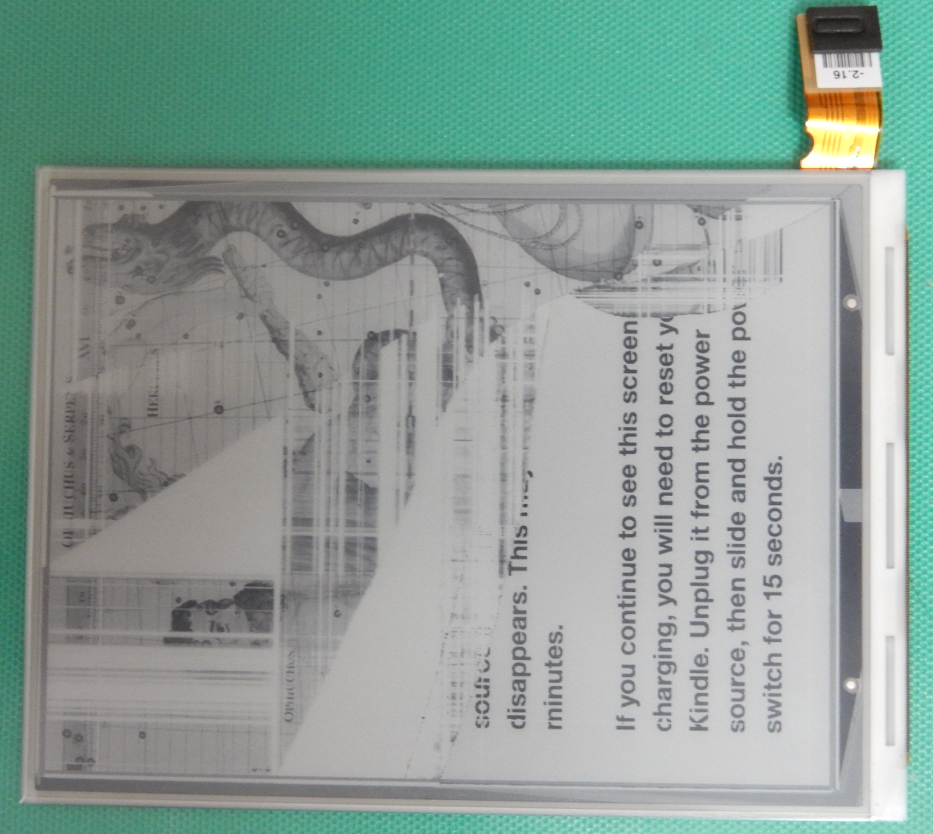

電子ペーパー 表

f:id:donadonasan:20201010214322p:plain

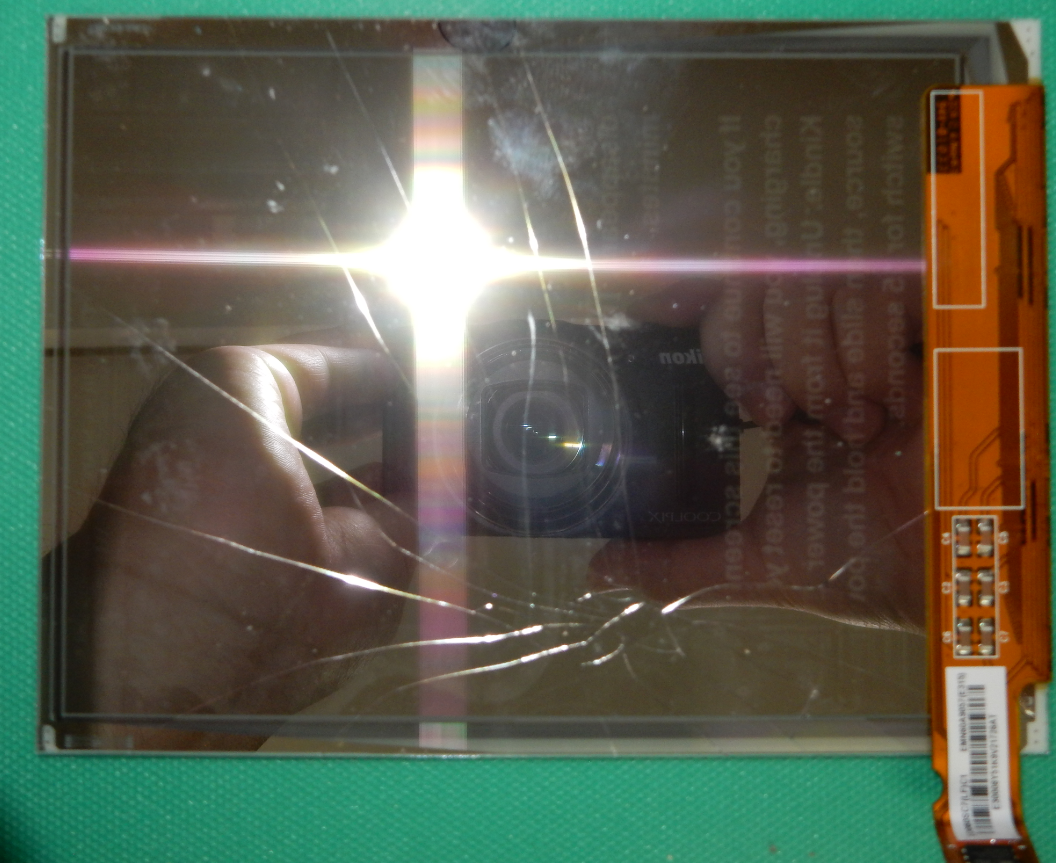

電子ペーパー 裏
