L4カー、まずは一番おもしろそうなプッシャカーからモデリングしてみる。日立評論にある図面の一番右の車両だ。

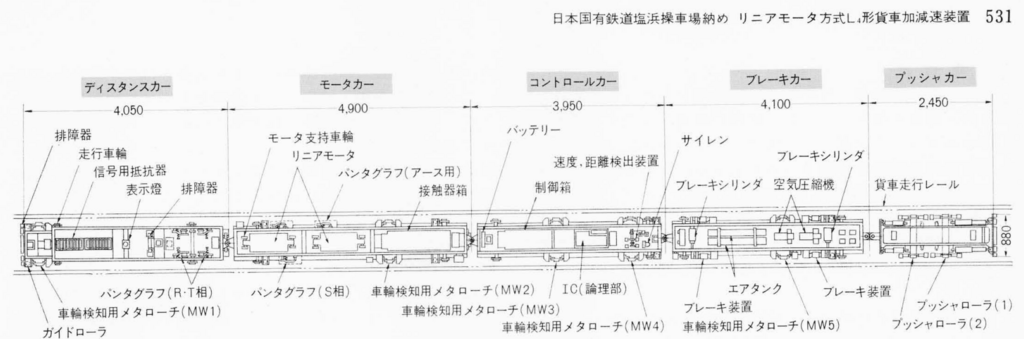

L4カーの構成(日立評論1975年6月号より)
拡大してみる。全長と全幅は寸法があるので、他の場所も寸法が割り出せそうだ。

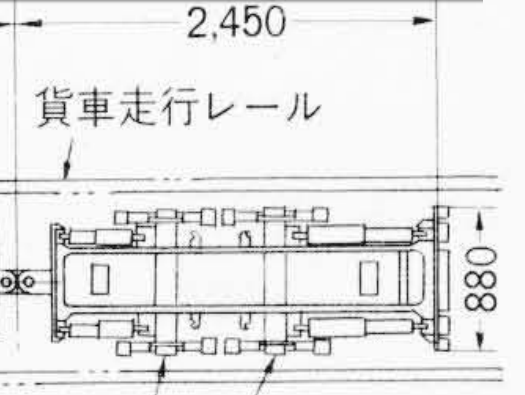

L4カー プッシャカーの概形(日立評論1975年6月号より一部改変)

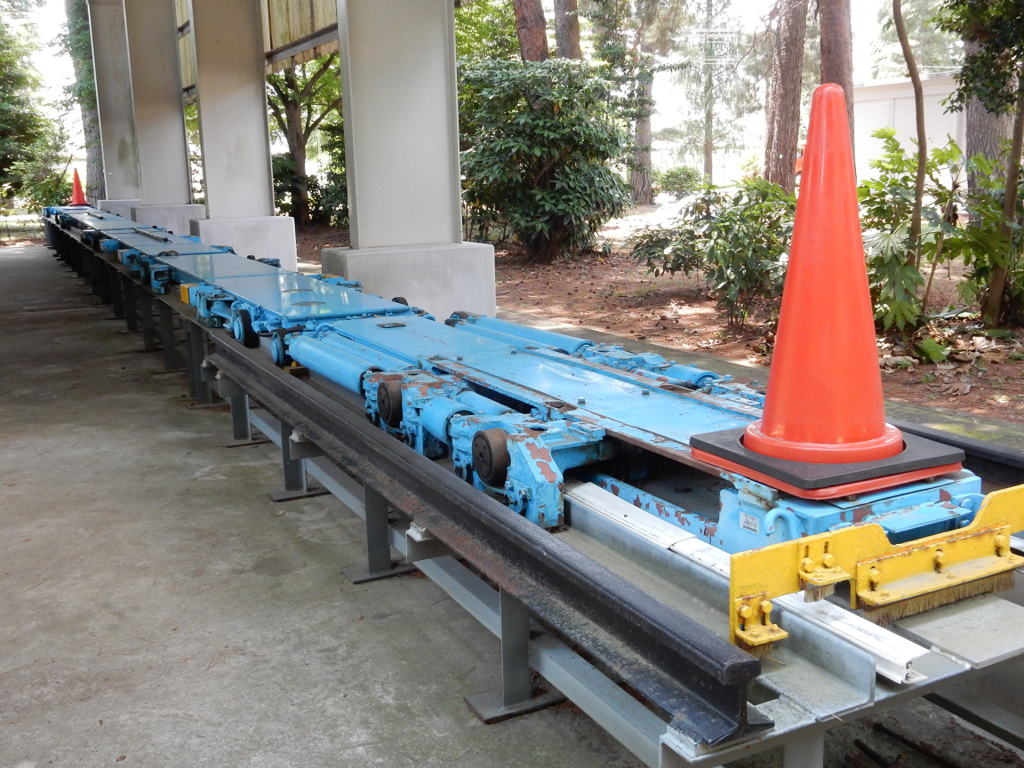

あと手元にあるのは、写真が4枚。
上面図からシリンダー直径を割り出せば、写真から側面部品の高さを割り出せるかも?なんとかなりそうだ。まずは図面作るか・・・。
図面から寸法値割り出し
画像は若干傾いていたので、まずは傾き修正:-0.5度。
その後、WebPlotDigitizerを使って各点の座標を抽出する。

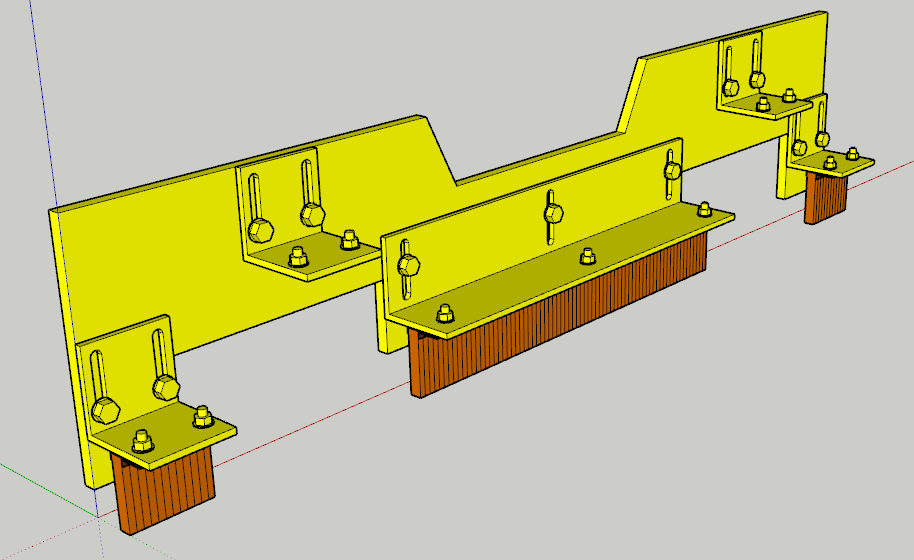

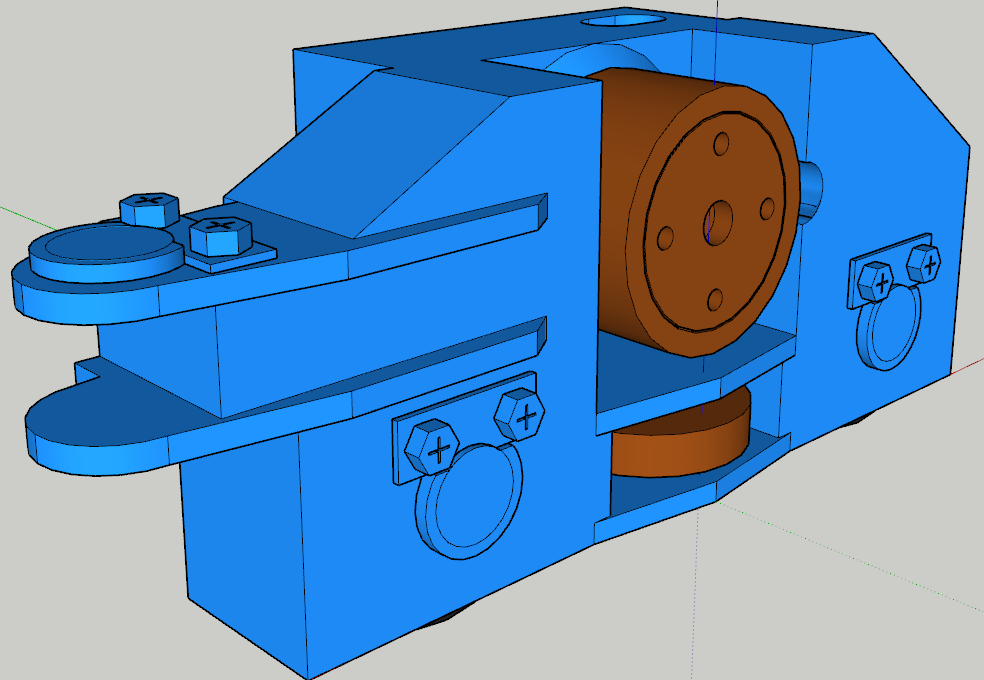

とりあえず、バンパーはできた。プッシャローラーを保持する部分は時間切れ。
